Термограф - прибор для регистрации окружающего воздуха

термографСовременная наука использует для регистрации окружающего воздуха и воды специальные высокочувствительные приборы. Их название - термографы, которые способны обеспечить непрерывную регистрацию температуры. В качестве чувствительного элемента в нём предусмотрена небольшая пластина из биметалла. Дополнительными элементами являются термометры (жидкостной или сопротивления).


На данный момент существует несколько типов термографов, которые отличаются промежутком времени, затрачиваемый на полный оборот барабана:

  • суточные;
  • недельные.

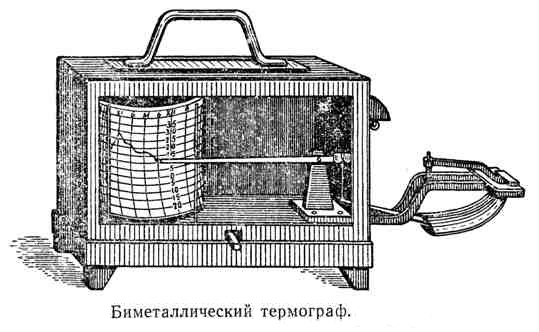

биметаллический термограф

Их использование нужно для автоматической регистрации изменений температуры, поэтому такой прибор нужен во всех организациях, которым требуется непрерывное получение точных данных о колебаниях температур в определённом регионе. Благодаря тому, что процесс наблюдения и регистрации производится автоматически можно получить непрерывную кривую, используя её в дальнейшем для описания температуры в определённый промежуток времени. При этом достигается минимизация полученных ошибок, что обусловлено при регистрации колебаний температур с помощью обычного ртутного термометра. Чаще всего это случайные ошибки, избежать которых можно путём использования термографа.

Особенности работы термографа

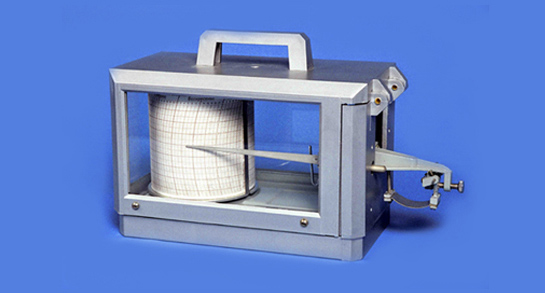

классический термограф

Одними из самых популярных считаются термографы компании Richard. Внешне они похожи на обычный ящик из металла небольшого размера. Также в нём предусмотрена стеклянная стенка, предназначенная для комфортного наблюдения. С помощью пера на лист, закрепленный на бок внутреннего барабана прибора, производится фиксация температуры в заранее заданные временные промежутки. Данный термограф обеспечивает получение точных результатов, а вероятность ошибок достигает не более 0,5°.

Одним из основных направлений использования термографа остаётся метеорология, где в большинстве случаев прибор обеспечивает получение данных с помощью биметаллической пластинки.

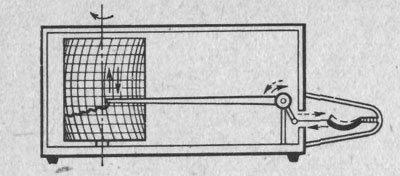

как работает термограф

Принцип работы: Каждое изменение температуры воздуха или воды приводит к деформации биметаллической пластинки. В результате перемещения конца такой пластинки начинается движение стрелки, один из концов которой предусмотрен для черчения кривых линий.

Такие кривые, нанесённые на разграфленную ленту используются для получения данных за неделю и сутки. Для точного контроля за работой термографа может быть использован ртутный термометр, благодаря которому полученные результаты точны и верны.

Комментарии

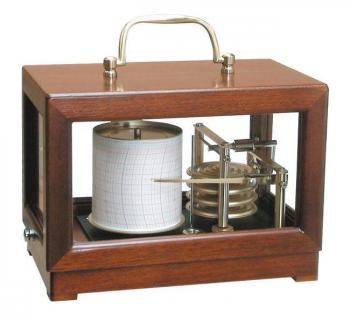

На верхней картинке изображён не термограф а барограф
